3D-печать широко применяется в разных областях, включая стоматологическую, объем которой, по прогнозам, вырастет примерно на 30% к 2025 году. Стоматологическая 3D-печать позволяет стоматологам и лаборантам печатать различные модели зубов быстрее, чем это было возможно ранее.
Поскольку существует множество типов стоматологических моделей, для них требуются различные настройки поддержек, чтобы напечатанные модели получались безупречными.
Некоторые стоматологические модели могут обходиться и без поддержек. Установка поддержек на любой 3D-модели, особенно на дентальной, чрезвычайно важна, поскольку они обеспечивают высокий уровень успеха 3D-печати, помогая четко зафиксировать модели на печатном столе.

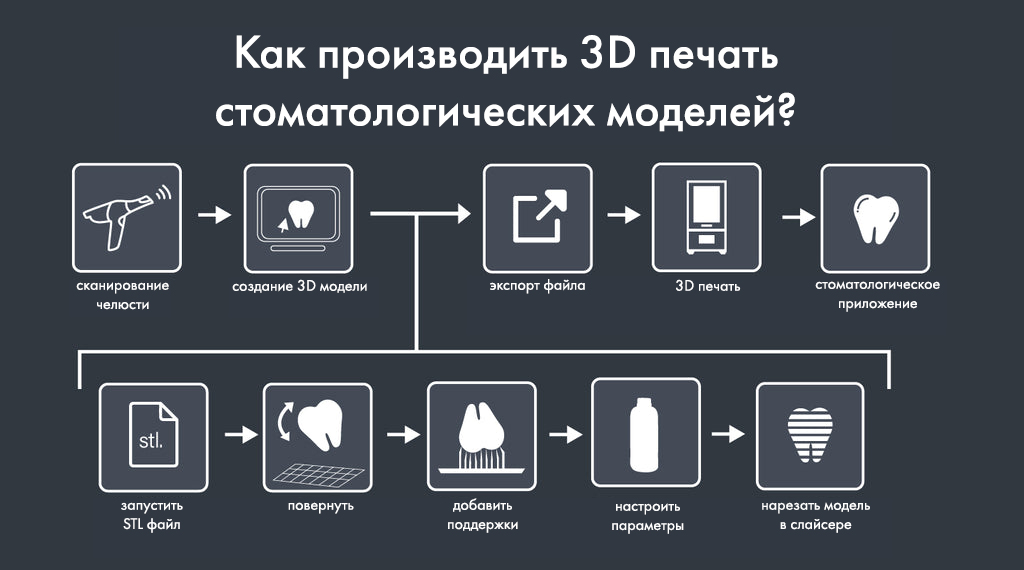

Как происходит процесс 3D-печати стоматологических моделей?
Итак, как именно создаются модели зубов?Во-первых, стоматологу необходимо отсканировать челюсть пациента с помощью интраорального сканера вместо того, чтобы делать оттиск его зубов.
Затем данные, собранные со сканера, будут импортированы в стоматологическое программное обеспечение, такое как Exocad, в котором можно смоделировать 3D-модель, после чего файл можно будет импортировать в Formware или Phrozen DS Slicer для нарезки.
Поддержки для стоматологических 3D-моделей

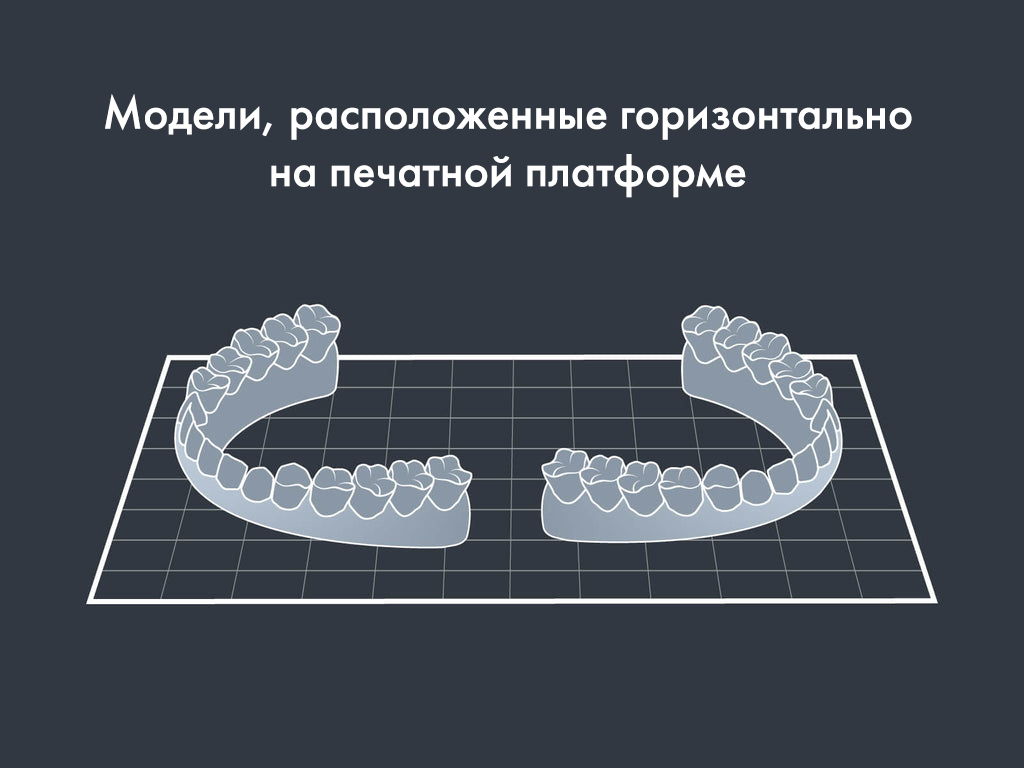

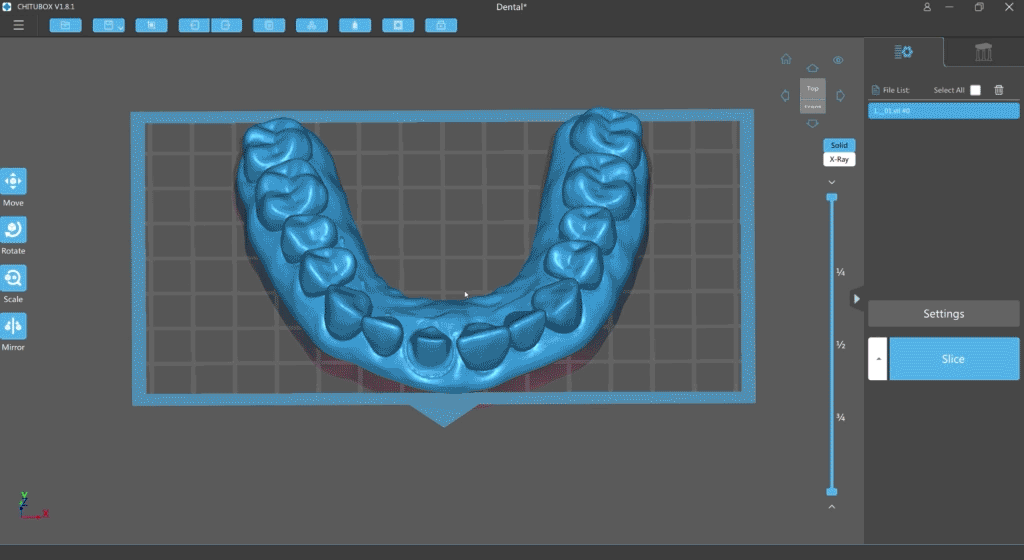

Челюстные дуги можно напечатать горизонтально, разместив их на столе при помощи ПО для слайсеров. Как правило, это самый быстрый способ печати моделей зубов, но он занимает больше всего места на печатном столе.
В приведенном выше примере 3D-принтер Phrozen Sonic 4K 2022 может напечатать 3 зубные дуги за один раз без каких-либо опор. Таким образом, процесс печати займет примерно 1,5 часа.

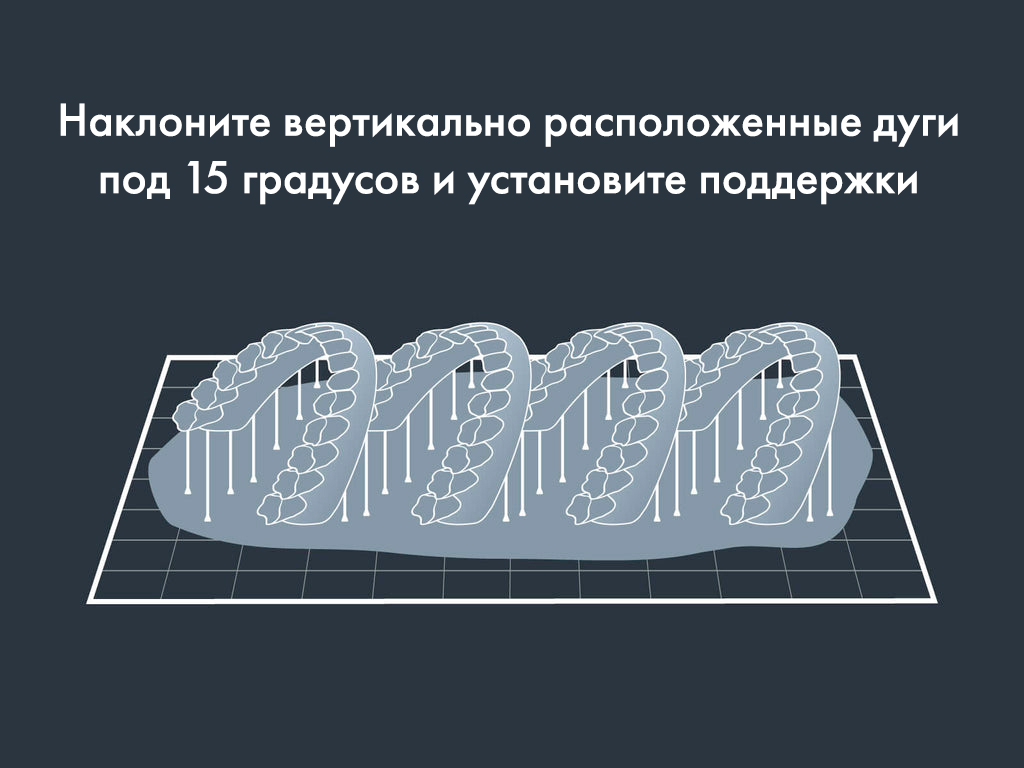

Если стоматолог хочет повысить производительность, он может наклонить челюстные дуги и добавить вертикальные поддержки, такие как на фото выше, и убедиться, что резцы находятся в самой высокой точке. В приведенном выше примере можно напечатать 5 зубных дуг за один раз с помощью Sonic 4K 2022, но время печати увеличится до 3-4 часов.
Стоматологические модели и поддержки для коронок
Возьмем другую стоматологическую модель в качестве примера. Этот тип зубной модели обычно используется для проверки посадки зубной коронки. После правильной регулировки посадки пациента информируется о том, что его коронку можно установить.

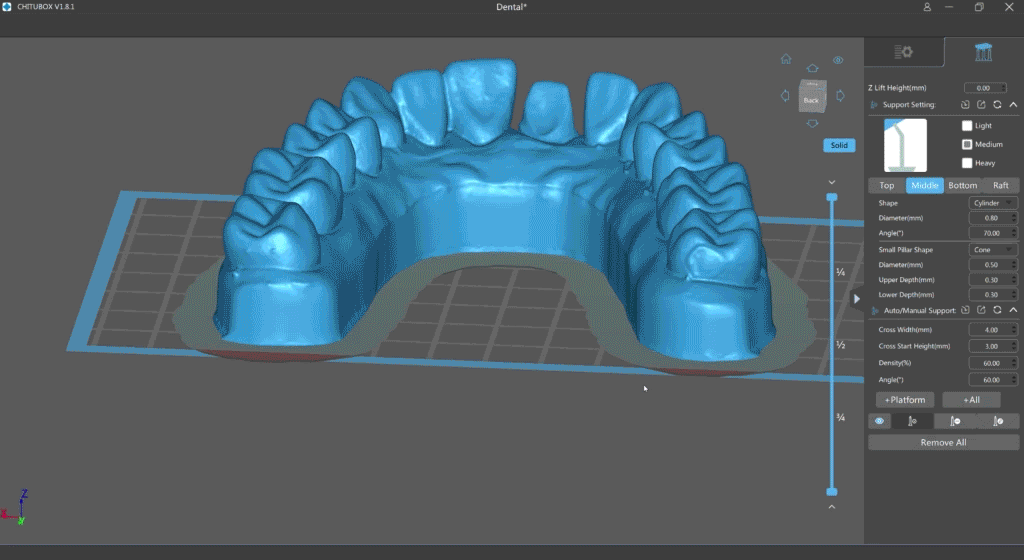

Так как внутренняя часть модели зуба полая, мы добавляем рафт (подложку) на дно, опускаем модель зуба и устанавливаем высоту 0,00 мм. Добавьте опоры внутри челюстной дуги, чтобы они были скрыты и не затрагивали верхнюю часть челюстной дуги, которая является наиболее важной частью стоматологической модели.
Затем добавьте два или более отверстий размером 3,0 мм, они будут использоваться для слива лишней смолы, чтобы не спровоцировать деформацию 3D-модели челюсти во время печати.
Зубные коронки необходимо расположить внешней стороной к печатному столу перед добавлением поддержек.

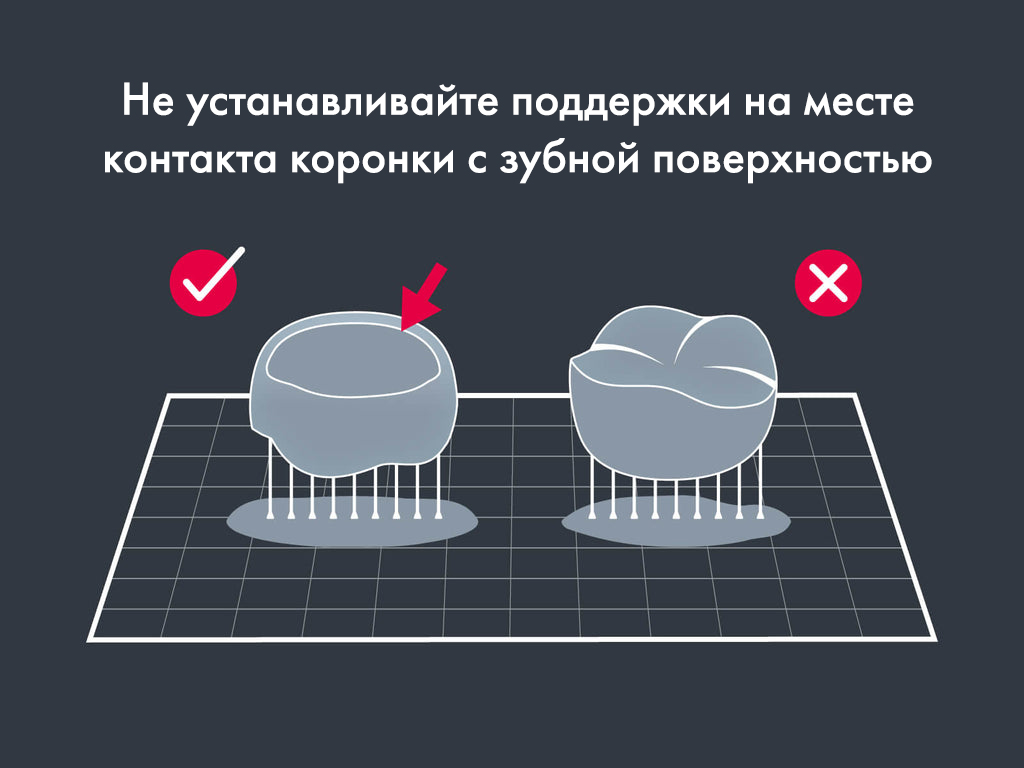

Убедитесь, что сама коронка направлена вниз к печатному столу. Поддержки следует добавлять к внешней части коронки т.к. внутренняя часть будет крепиться непосредственно к зубу.
Поднимите коронку примерно на 5,5–6,0 мм и добавьте поддержки высотой от 0,8 до 1,0 мм.
Поддержки для мостов
Зубные мосты также требуют специальных опор. Поднимите модель под небольшим углом и добавьте подложку к нижней части модели зуба.

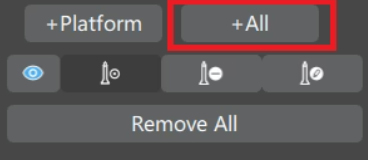

Затем добавьте автоподдержки избегая ключевых областей, таких как сами зубы. Обязательно поверните модель и добавьте дополнительные поддержки, чтобы она правильно зафиксировалась на печатном столе.

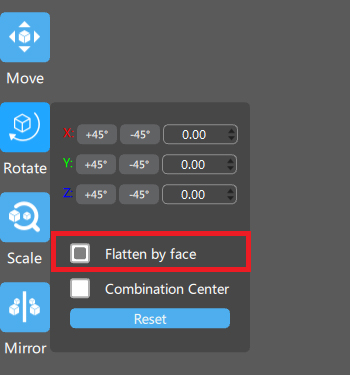

Вы также можете использовать функцию сглаживания в CHITUBOX, чтобы максимально приблизить модель зуба к поверхности. Нажмите «Rotate» и выберите «Flatten by face».
Это необходимо для обеспечения идеальной подгонки и отсутствия искажений после того, как модель зуба будет напечатана.
Хирургический шаблон для имплантации

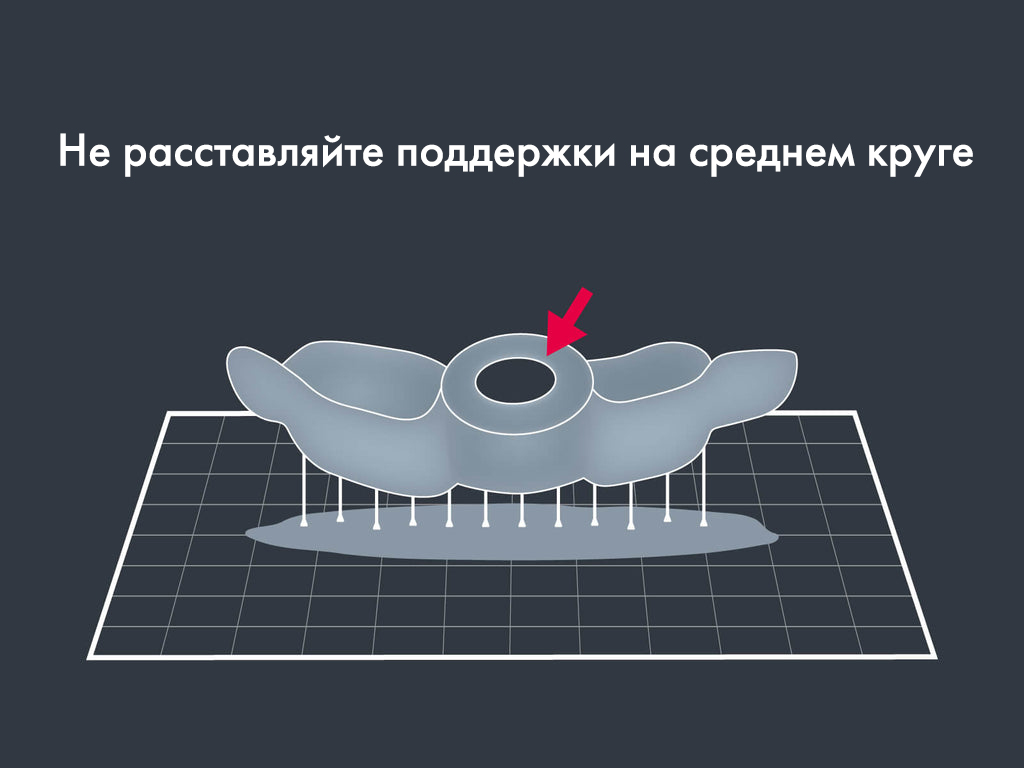

Хирургические шаблоны чрезвычайно важны для стоматологической хирургии. Поэтому, пока мы устанавливаем опоры, нужно избегать важных областей, таких как средний круг и внутренняя часть среднего круга. Это необходимо для предотвращения изменения размера чувствительных областей, таких как диаметр круга, во время печати.

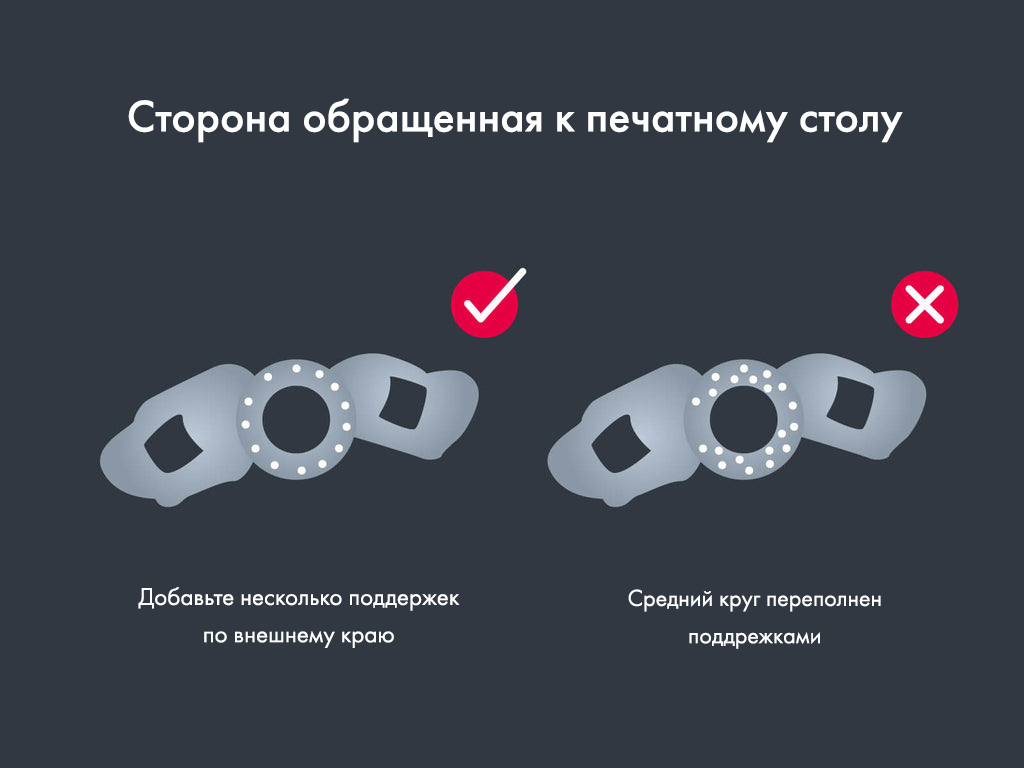

Начнем с переворачивания модели и добавления автоподдержек на CHITUBOX. Затем приступаем к удалению всех поддержек, которые установились на среднем круге. Вручную добавьте поддержки размером от 0,8 мм до 1,0 мм на внешней части круга, а не во внутренней его части.
Таким образом, круг идеально подходит для зубов пациент т.к. остается неповрежденным и не меняет форму.
